Análisis SFRA en transformadores de potencia | Diagnóstico mecánico interno
Cuando un transformador de potencia sufre un cortocircuito cercano, un transporte inadecuado o una maniobra severa, puede quedar dañado internamente sin mostrar ningún síntoma externo.
No hay fugas de aceite, no saltan protecciones, no hay alarmas… pero algo ya no está bien.
Aquí es donde entra en juego el análisis SFRA (Sweep Frequency Response Analysis), una de las pruebas más potentes para evaluar la integridad mecánica interna de un transformador sin necesidad de abrirlo.
En este artículo te explico qué es el SFRA, qué detecta realmente, cuándo debe realizarse y cómo interpretar sus resultados a nivel práctico, desde la experiencia en campo.
¿Qué es el análisis SFRA?
El SFRA es una prueba eléctrica de baja tensión que analiza la respuesta en frecuencia del transformador.
Cada transformador tiene una firma eléctrica única, una especie de “huella digital” que depende de:
-
La geometría de los devanados
-
La posición del núcleo
-
Las conexiones internas
-
La rigidez mecánica del conjunto
Cualquier desplazamiento, deformación o pérdida de apriete altera esa firma.
El SFRA compara la respuesta actual del transformador con:
-
Curvas de referencia de fábrica (ideal)
-
Mediciones anteriores del mismo equipo
-
O fases gemelas (cuando no hay histórico)
¿Qué tipo de fallos detecta el SFRA?
El análisis SFRA es especialmente eficaz para detectar fallos mecánicos internos, entre ellos:
-
Deformación de devanados tras cortocircuitos
-
Desplazamientos axiales o radiales
-
Aflojamiento del núcleo magnético
-
Problemas en conexiones internas
-
Daños tras transporte o manipulación
Estos defectos no siempre se detectan con pruebas eléctricas clásicas como resistencia de devanados o TTR.

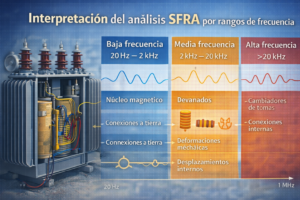

Rangos de frecuencia y qué nos dicen
Uno de los errores más comunes es interpretar el SFRA como una única curva “buena o mala”.
En realidad, cada rango de frecuencia analiza una parte distinta del transformador:
🔹 Baja frecuencia (20 Hz – 2 kHz)
-
Núcleo magnético
-
Apriete del núcleo
-
Conexiones a tierra
🔹 Media frecuencia (2 kHz – 20 kHz)
-
Devanados
-
Deformaciones mecánicas
-
Desplazamientos internos
🔹 Alta frecuencia (>20 kHz)
-
Conexiones internas
-
Cambiadores de tomas
-
Detalles constructivos
Una desviación localizada en un rango concreto apunta directamente al tipo de problema.
El análisis SFRA forma parte de un diagnóstico integral de transformadores de potencia, donde se combinan pruebas eléctricas, mecánicas y químicas para obtener una visión real del estado del equipo.
¿Cuándo se debe realizar una prueba SFRA?
Desde un punto de vista técnico, el SFRA no es una prueba rutinaria anual, sino una prueba estratégica.
Se recomienda realizarla:
-
Como referencia inicial (baseline)
-
Tras el transporte del transformador
-
Después de un cortocircuito cercano
-
Cuando otras pruebas muestran resultados anómalos
-
Antes de volver a energizar tras una reparación mayor
En muchos casos, el SFRA evita la puesta en servicio de equipos dañados que acabarían fallando en semanas o meses.
Errores habituales al interpretar resultados SFRA
Algunos errores frecuentes en campo:
-
Comparar curvas de distintos fabricantes sin criterio
-
No tener en cuenta el tipo de conexión del devanado
-
Ignorar el histórico del propio transformador
-
No correlacionar el SFRA con otras pruebas
El SFRA no se interpreta solo. Funciona cuando se integra con el resto del diagnóstico.
Relación del SFRA con otras pruebas
Para un diagnóstico fiable, el SFRA suele combinarse con:
-
Reactancia de cortocircuito (Zcc)
-
Resistencia de devanados
-
Corriente de excitación
-
Análisis de aceites (DGA, 2-FAL)
Cada prueba aporta una pieza distinta del puzzle.
Formación especializada en análisis de aceites de transformadores
El diagnóstico moderno de transformadores de potencia empieza, en la mayoría de los casos,
por el análisis del aceite aislante.
Sin embargo, interpretar correctamente resultados como DGA, 2-FAL, rigidez dieléctrica,
humedad o acidez no consiste solo en comparar valores con una tabla,
sino en entender qué está ocurriendo realmente dentro del transformador.
En la formación técnica de la Academia se trabaja el análisis de aceites
como herramienta de diagnóstico predictivo, con ejemplos reales,
criterios de evaluación y enfoque práctico para mantenimiento en servicio.
Ver curso de análisis de aceites y diagnóstico de transformadores
Conclusión
El análisis SFRA es una herramienta clave para detectar daños internos invisibles en transformadores de potencia.
No sustituye a otras pruebas, pero marca la diferencia cuando se trata de evaluar la integridad mecánica real del equipo.
Utilizado correctamente, el SFRA permite tomar decisiones técnicas con fundamento, reducir riesgos y evitar fallos catastróficos.
