Cuando se habla de diagnóstico en transformadores de potencia, la prueba de tangente delta (tan δ) suele aparecer en cualquier plan de mantenimiento. Muchos técnicos la ejecutan de forma rutinaria, anotan el valor y continúan con la siguiente prueba.
El problema es este:
👉 medir tan delta no es lo mismo que entender lo que está diciendo el aislamiento.
En este artículo vamos a explicar, de forma clara y práctica, qué mide realmente la tangente delta, por qué es una de las pruebas más sensibles al envejecimiento del sistema papel-aceite y en qué situaciones aporta información crítica para la toma de decisiones.
La tangente delta en transformadores de potencia es crucial para el diagnóstico del aislamiento.
La Importancia de la tangente delta en transformadores de potencia

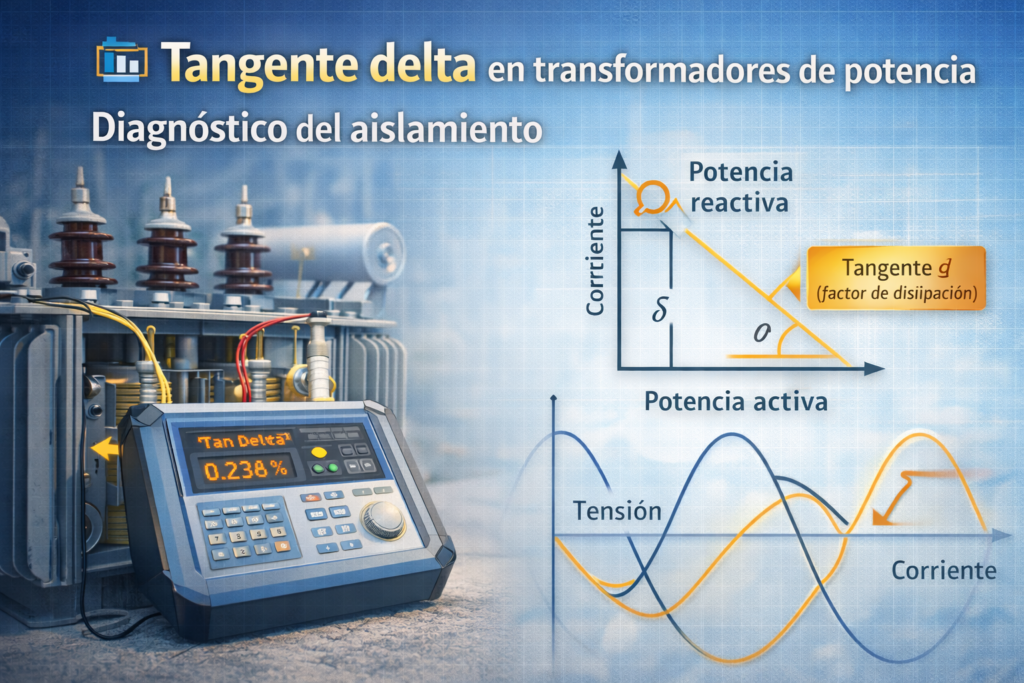

La tangente delta (tan δ), también conocida como factor de disipación, es una medida de las pérdidas dieléctricas del sistema aislante cuando se somete a una tensión alterna.
Entender la tangente delta en transformadores de potencia ayuda a evaluar la calidad del aislamiento.
En un aislamiento ideal:
-
La corriente es puramente capacitiva.
-
No hay pérdidas.
-
El ángulo entre tensión y corriente es cercano a 90°.
En un aislamiento real:
-
Aparecen componentes resistivas.
-
Parte de la energía se disipa en forma de calor.
-
Ese “desvío” es lo que cuantifica la tangente delta.
👉 Cuanto mayor es el tan δ, peor es la calidad del aislamiento.
¿Qué partes del transformador evalúa esta prueba?
La prueba de tangente delta permite evaluar el estado dieléctrico de:
Conocer la tangente delta en transformadores de potencia es esencial para un mantenimiento efectivo.
-
Devanados de alta, media y baja tensión
-
Aislamientos entre devanados
-
Aislamiento respecto a tierra
-
Bushings (pasatapas capacitivos)
Por eso es una prueba clave tanto en:
-
Ensayos de aceptación
-
Mantenimiento periódico
-
Diagnóstico tras incidencias
¿Por qué aumenta la tangente delta?
Un incremento del tan δ no ocurre por casualidad. Normalmente está asociado a uno o varios de estos fenómenos:
La tangente delta en transformadores de potencia puede revelar problemas ocultos.
-
Envejecimiento del papel celulósico
-
Presencia de humedad en el sistema papel-aceite
-
Contaminación del aceite (partículas, lodos, productos de oxidación)
-
Degradación térmica del aislamiento
-
Defectos internos incipientes
Aquí es donde la prueba empieza a ser realmente valiosa:
👉 detecta problemas cuando aún no hay fallos visibles ni alarmas evidentes.
Tangente delta a frecuencia industrial: útil, pero limitada
Tradicionalmente, la prueba se ha realizado a 50 Hz, comparando el valor obtenido con:
-
Datos de fábrica
-
Medidas históricas
-
Valores de referencia normativos
Esto sigue siendo válido, pero tiene una limitación importante:
A 50 Hz, algunos defectos tempranos pueden pasar desapercibidos.
Especialmente:
-
Humedad distribuida en el papel
-
Envejecimiento no homogéneo del aislamiento sólido

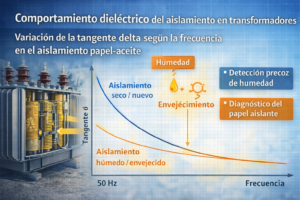

La clave actual: tangente delta con variación de frecuencia
La medición de la tangente delta en transformadores de potencia permite diagnósticos detallados.
Hoy en día, el verdadero salto diagnóstico viene con la medición de tan delta en función de la frecuencia.
Al analizar el comportamiento dieléctrico desde bajas hasta altas frecuencias, es posible:
-
Diferenciar problemas del aceite frente al papel
-
Identificar presencia de humedad con mucha mayor sensibilidad
-
Detectar patrones típicos de envejecimiento del aislamiento sólido
Este enfoque es el que permite pasar de un mantenimiento reactivo a un mantenimiento predictivo.
Aquí es donde la prueba deja de ser “un número” y se convierte en una herramienta de decisión.
¿Cuándo es especialmente recomendable esta prueba?
Aplicar la tangente delta en transformadores de potencia es recomendable en diversas situaciones.
La tangente delta aporta un valor diagnóstico clave en situaciones como:
-
Transformadores con más de 10–15 años en servicio
-
Equipos sometidos a sobrecargas térmicas frecuentes
-
Unidades con historial de humedad o problemas de aceite
-
Transformadores críticos para la continuidad del suministro
-
Antes de decidir regeneración, secado o intervención mayor
En combinación con otras pruebas, permite construir una imagen real del estado del activo.
Relación con otras pruebas dieléctricas
La tangente delta en transformadores de potencia complementa otras pruebas importantes.
La tangente delta no debe analizarse de forma aislada, debe realizarse junto a un diagnóstico integral del transformador.
Su verdadero potencial aparece cuando se correlaciona con:
-
Análisis de aceite
-
Contenido de humedad estimado
-
FDS / PDC
-
Resultados históricos del propio transformador
Errores habituales al interpretar la tangente delta
Algunos errores al interpretar la tangente delta en transformadores de potencia pueden ser costosos.
Algunos errores frecuentes en campo:
-
Comparar valores sin tener en cuenta la temperatura
-
Ignorar la tendencia histórica
-
Evaluar solo el valor absoluto y no la curva completa
-
No diferenciar entre aceite nuevo y aceite envejecido
-
Sacar conclusiones sin correlacionar con otras pruebas
Estos errores pueden llevar tanto a:
-
Falsas alarmas, como a
-
Subestimar problemas reales
Formación especializada en análisis de aceites de transformadores
El diagnóstico moderno de transformadores de potencia empieza, en la mayoría de los casos,
por el análisis del aceite aislante.
Sin embargo, interpretar correctamente resultados como DGA, 2-FAL, rigidez dieléctrica,
humedad o acidez no consiste solo en comparar valores con una tabla,
sino en entender qué está ocurriendo realmente dentro del transformador.
En la formación técnica de la Academia se trabaja el análisis de aceites
como herramienta de diagnóstico predictivo, con ejemplos reales,
criterios de evaluación y enfoque práctico para mantenimiento en servicio.
Ver curso de análisis de aceites y diagnóstico de transformadores
Conclusión: una prueba sencilla que esconde mucha información
La tangente delta en transformadores de potencia es una herramienta poderosa si se utiliza correctamente.
La tangente delta es una de las pruebas más antiguas del diagnóstico dieléctrico, pero sigue siendo una de las más potentes cuando se interpreta correctamente.
No se trata solo de medir:
-
Se trata de entender qué está ocurriendo dentro del sistema aislante.
Bien utilizada, permite:
-
Detectar envejecimiento temprano
-
Priorizar intervenciones
-
Reducir riesgos operativos
La tangente delta en transformadores de potencia permite tomar decisiones más informadas.
-
Tomar decisiones técnicas con fundamento
Anticiparse a fallos con la tangente delta en transformadores de potencia mejora la seguridad operacional.
Y, sobre todo, anticiparse al fallo, que es el verdadero objetivo del mantenimiento moderno.
Finalmente, la tangente delta en transformadores de potencia es clave para el mantenimiento moderno.
